一、齒輪泵的概述
齒輪泵是液壓系統中廣泛采用的一種液壓泵，它一般做成定量泵，按結構不同，齒輪泵分為外嚙合齒輪泵和內嚙合齒輪泵，而以外嚙合齒輪泵應用最廣。

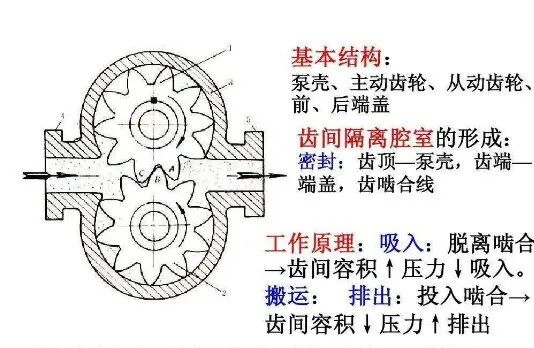

相互嚙合的一對齒輪的齒頂圓柱和兩側端面，靠緊泵殼的內壁，各齒槽與殼體內壁之間圍成了一系列互不相通的密封工作空腔K。由嚙合輪齒隔開的D、G腔分別是與泵吸入口和排出口相通的吸入室和排出室。如圖所示（外嚙合）。
當齒輪按圖所示方向旋轉時，由于嚙合輪齒逐漸退出嚙合狀態，使吸入室D的容積逐漸增大，壓力降低。在吸液池液面壓力和D腔內低壓之間的壓差作用下，液體自吸入池經吸液管和泵吸入口進入吸入室D。隨后又進入封閉的工作空間K，并由齒輪的轉動被帶至排出室G。因兩齒輪輪齒從上側開始逐漸進入嚙合狀態，一個齒輪的輪齒逐漸占據另一個齒輪的齒槽空間，使位于上側的排出室容積逐漸減小，室內液體壓力升高，于是從泵排出口排出泵外。齒輪連續轉動，上述吸、排液過程就連續不斷進行了。
齒輪泵的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
二、齒輪泵的工作原理

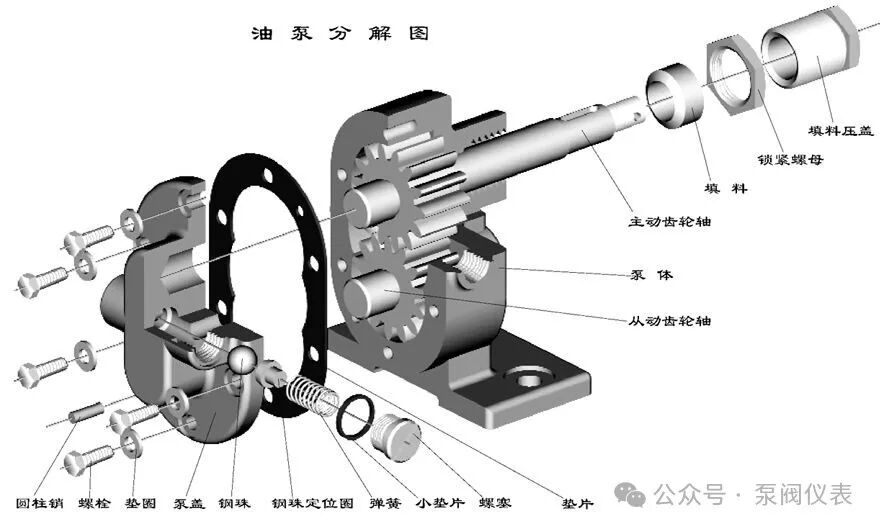

齒輪泵的工作原理如圖所示，它是分離三片式結構，三片是指泵蓋4，11和泵體10，泵體10內裝有一對齒數相同、寬度和泵體接近而又互相嚙合的齒輪9，這對齒輪與兩端蓋和泵體形成一密封腔，并由齒輪的齒頂和嚙合線把密封腔劃分為兩部分，即吸油腔和壓油腔。兩齒輪分別用鍵固定在由滾針軸承支承的主動軸13和從動軸5上，主動軸由電動機帶動旋轉。

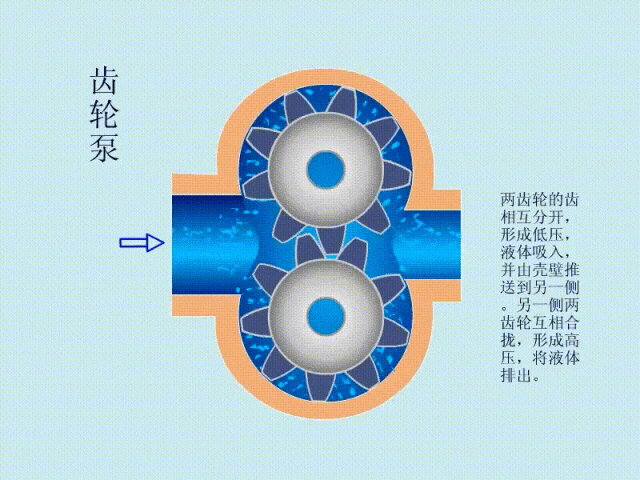

齒輪泵的結構如圖所示，當泵的主動齒輪按圖示箭頭方向旋轉時，齒輪泵右側（吸油腔）齒輪脫開嚙合，齒輪的輪齒退出齒間，使密封容積增大，形成局部真空，油箱中的油液在外界大氣壓的作用下，經吸油管路、吸油腔進入齒間。隨著齒輪的旋轉，吸入齒間的油液被帶到另一側，進入壓油腔。這時輪齒進入嚙合，使密封容積逐漸減小，齒輪間部分的油液被擠出，形成了齒輪泵的壓油過程。齒輪嚙合時齒向接觸線把吸油腔和壓油腔分開，起配油作用。
當齒輪泵的主動齒輪由電動機帶動不斷旋轉時，輪齒脫開嚙合的一側，由于密封容積變大則不斷從油箱中吸油，輪齒進入嚙合的一側，由于密封容積減小則不斷地排油，這就是齒輪泵的工作原理。
泵的前后蓋和泵體由兩個定位銷17定位，用6只螺釘固緊如圖3-3。為了保證齒輪能靈活地轉動，同時又要保證泄露最小，在齒輪端面和泵蓋之間應有適當間隙（軸向間隙），對小流量泵軸向間隙為0.025~0.04mm，大流量泵為0.04~0.06mm。
齒頂和泵體內表面間的間隙（徑向間隙），由于密封帶長，同時齒頂線速度形成的剪切流動又和油液泄露方向相反，故對泄露的影響較小，這里要考慮的問題是：當齒輪受到不平衡的徑向力后，應避免齒頂和泵體內壁相碰，所以徑向間隙就可稍大，一般取0.13~0.16mm。
三、齒輪泵的分類和結構特點
1.按齒輪嚙合的形式可分為：外嚙合式和內嚙合式
2.按齒形曲線可分為：漸開線齒形式和擺線式
3.按齒面形式可分為：直齒齒輪式、斜齒齒輪式、人字齒齒輪式、圓弧齒面的齒輪式
4.按嚙合齒輪的個數分：二齒輪式和多齒輪式
5.按齒輪級數可分為：單級齒輪泵和多級齒輪泵
齒輪泵結構簡單，加工方便，體積小，重量輕，且有自吸能力強、對油液污染不敏感等特性，因而應用較為廣泛。我國齒輪泵行業有兩大競爭優勢：一方面是擁有低成本的競爭優勢；另一方面是國內的建筑、石油、石化、環保市場的高速增長及重大調水工程也為我國齒輪泵業的發展提供了重要支撐。我國持續增長的市場空間是國內齒輪泵行業保持優勢的先決條件。但是，徑向力不平衡、流動脈動大、噪聲大、軸承壽命短、零件的互換性差，磨損后不易修復，不可調節排量等缺點，讓齒輪泵的使用范圍受限。不能做變量泵用。
具有以下特點
1、自吸性能好。
2、吸排方向完全取決于泵軸的回轉方向。
3、泵的流量不大、連續，但有脈動，噪音較大；脈動率在11%~27%，其不均勻度與齒輪齒數、形狀有關，斜齒輪比直齒輪不均勻度小，而人字齒輪又比斜齒輪不均勻度小，齒數越少脈動率越大。
4、理論流量由工作部件的尺寸和轉速決定，與排出壓力無關；排出壓力與負載的壓力有關。
5、結構簡單、價格低廉，易損件少（不需設吸排閥），耐沖擊，工作可靠，可與電機直接連接（不需設減速裝置）。
6、磨擦面多，不宜排送含固體顆粒的液體，宜排送油類。
四、齒輪泵的適用場合及類別
齒輪泵適用于輸送介質溫度≤170℃，粘度不大于100mm2/s的重油、燃油、機械油、等有潤滑性的以及性能類似的其他油類介質，此類泵型一般用于石油、化工、機械工程等場合。
五、齒輪泵的選型原則和選型基本條件
根據齒輪泵選型原則和選型基本條件，具體操作如下：
1、根據裝置的布置、地形條件、水位條件、運轉條件，確定選擇臥式、立式和其它型式（管道式、潛水式、液下式、無堵塞式、自吸式、齒輪式等）的齒輪泵。
2、根據液體介質性質，確定清水齒輪泵，熱水齒輪泵還是油齒輪泵、化工齒輪泵或耐腐蝕齒輪泵或雜質齒輪泵，或者采用無堵塞齒輪泵。
安裝在爆炸區域的齒輪泵，應根據爆炸區域等級，采用相應的防爆電動機。
3、根據流量大小，確定選單吸齒輪泵還是雙吸齒輪泵；根據揚程高低，選單級齒輪泵還是多級齒輪泵，高轉速齒輪泵還是低轉速齒輪泵（空調齒輪泵）、多級齒輪泵效率比單級齒輪泵低，如選單級齒輪泵和多級齒輪泵同樣都能用時，首先選用單級齒輪泵。
4、確定齒輪泵的具體型號，確定選用什么系列的齒輪泵后，就可按最大流量，（在沒有最大流量時，通常可取正常流量的1.1倍作為最大流量），取放大5%—10%余量后的揚程這兩個性能的主要參數，在型譜圖或者系列特性曲線上確定具體型號。
