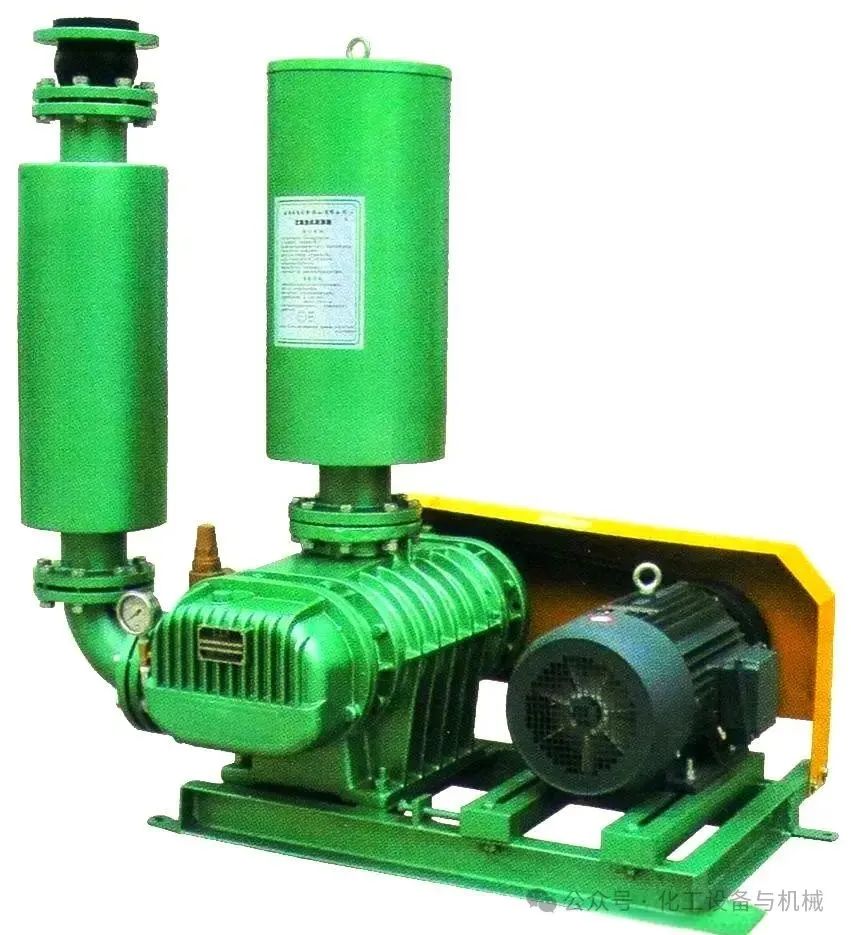

羅茨風機，作為一種容積式風機，其工作原理獨特。它通過兩個葉輪在氣缸內的相對運動，實現對氣體的有效壓縮與輸送。這種鼓風機結構精簡，制造便捷，因此在多個領域得到廣泛應用，如水產養殖的增氧、污水處理過程中的曝氣、以及物料的高效輸送。特別是在低壓力場合的氣體輸送和加壓系統方面，其性能尤為出色，同時也可作為真空泵使用。

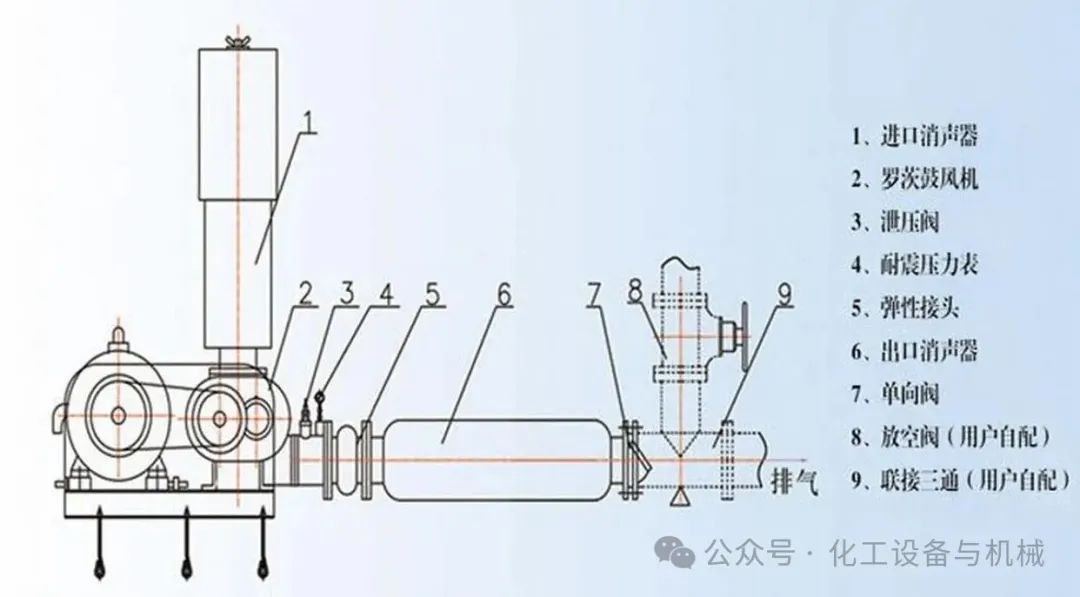

羅茨鼓風機的主要組成結構包括同步齒輪、機體、底座、葉輪、軸承、潤滑系統、傳動方式以及轉子等部分。其中，同步齒輪由齒圈和輪轂構成，用于調整葉輪間隙；機體則由機殼和左右墻板組成，墻板內的軸承座和密封部可互相通用；底座方面，中小型風機配備公共底座，大型風機則僅配風機底座，便于安裝調試。此外，羅茨鼓風機的葉輪采用漸開線型面，具有高容積利用率；軸承則根據位置不同選用不同類型的滾子軸承，確保潤滑效果和安全性。傳動方式以聯軸器直聯為主，也可選用三角皮帶輪變速，同時采用彈性聯軸器以緩和沖擊和補償軸線偏差。

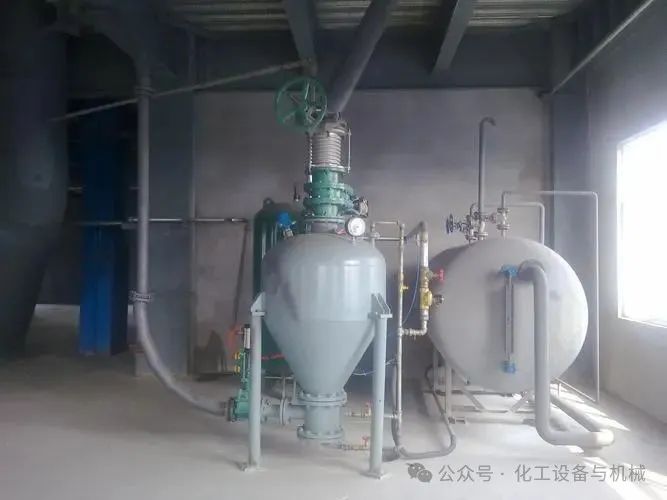

1. 混合比混合比，作為粉料氣力輸送裝置的關鍵參數，直接影響著輸送能力。在保持相同生產率的前提下，混合比越高，輸送能力越強。同時，它還決定著管道直徑的大小、所需分離和除塵設備的容量，以及風量和能量的消耗。通過合理調整混合比，可以有效降低粉料氣力輸送裝置的投資成本和單位能耗。其計算公式為：M=Gm／Gq，其中Gm代表每小時輸送料的重量，Gq表示空氣的比重。
2. 輸送風速在粉料氣力輸送過程中，存在著一個關鍵參數——輸送風速。它是指在確保物料在所有輸送管段內都能可靠運轉的前提下，裝置能夠達到的最經濟工作性能所允許的最小氣流速度。通常，輸送風速應略高于“經濟速度”，留有一定的裕量，以防萬一。具體來說，低壓壓送式輸送的氣流速度通常維持在約20m／s，而高壓壓送式輸送的氣流速度則約為8m／s。通過合理控制輸送風速，可以確保裝置的高效運行，同時降低能耗。
3. 所需風量 所需風量是粉料氣力輸送系統中的另一關鍵參數，它取決于物料的輸送率和混合比。在實際應用中，我們可以使用以下公式進行計算：Q = (1.1-1.2) × G / M其中，G代表計算輸送率，單位為kg/h；M為混合比；而空氣重度在標準大氣壓下取值為1.2kg/m3。通過合理計算和調整所需風量，可以進一步優化輸送系統的性能。
4. 管道直徑輸送管道直徑的選定，需依據粉塵輸送所需的風量及輸送速度進行計算。具體公式如下：D2 = 4Q / πV其中，Q代表所需風量，單位為立方米每小時（m3/h）；V則表示輸送速度，單位為米每秒（m/s）；而D2則是計算得出的管道直徑，單位為米（m）。通過合理運用此公式，我們可以選定適當的管道直徑，以確保輸送系統的順暢運行。
5. 輸送壓力的考量在粉塵輸送過程中，輸送氣體的壓力必須足夠克服物料在輸送管中移動時所產生的各項壓降總和，即△P總。這些壓降包括物料在水平輸送管中的壓降△P1、物料在垂直輸送管中的壓降△P2、物料在輸送彎管中的壓降△P3，以及物料流經卸料器及除塵器時的壓降△P4。確保輸送壓力足夠，是保證輸送系統穩定運行的關鍵。
1.水平管道的壓損計算：△P1 = △P11 + △P12 = (λ11 + Mλ12) × (L/D) × (ρV2/2)其中，△P1代表純氣體的壓降，單位為Pa；△P11是由管中輸送物料引起的附加壓降，單位為Pa；λ11是氣體摩擦系數；λ12是附加摩擦系數，該系數通常通過實驗確定；M是料氣質量混合比；L是水平輸送管的長度，單位為m；D是水平輸送管的直徑，單位為m；ρ是氣體的平均密度，單位為kg/m3；V是氣體在管內的流動速度，單位為m/s。
2.垂直輸送管中的壓損計算：△P2 = △P21 + △P22= (λ11 + λ12) × (H/D) × (ρV2/2) + ρgH + ρMgHV/V1其中，△P21 代表在相同長度水平輸送管上的壓降，單位為Pa；△P22 則代表因克服重力做功而產生的壓降，單位為Pa。其他符號與前文相同，分別代表氣體摩擦系數、附加摩擦系數、垂直管高度、料氣質量混合比、水平輸送管長度、輸送管直徑、氣體平均密度、氣體流動速度、物料垂直移動速度以及重力加速度。
3.管道彎頭的壓損計算：△P3 = △P31 × (1 + N)= (λ11 + M × λ12) × (L''/D) × (ρ × V2/2) × (1 + N)其中，△P31 表示彎管部分展直后水平輸送管的壓降，單位為Pa；L''代表曲率半徑為R的彎管弧長，單位為m；λ11和λ12分別為氣體摩擦系數和附加摩擦系數，這些系數通常通過試驗來確定；M為料氣質量混合比；D是輸送管直徑，單位為m；ρ表示氣體的平均密度，單位為kg/m3；v則是氣體在管內的流動速度，單位為m/s；N為附加比例系數，同樣可以通過實驗來獲取。此計算公式由專業人士提供，旨在為大家在選型方面提供參考。
