一、引言

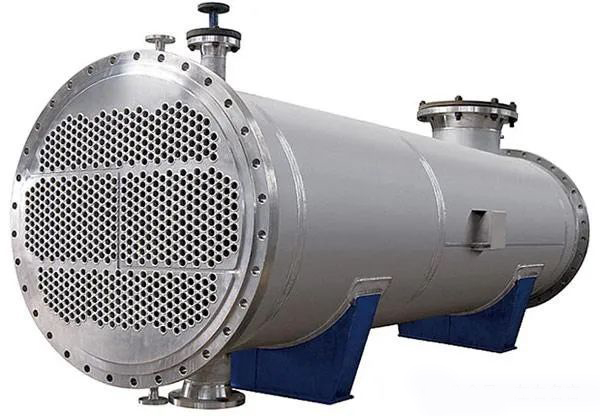

列管式換熱器（或稱管殼式換熱器）是一種在化工、石油、醫藥及食品工業等領域廣泛應用的熱交換設備。其高效、可靠的性能使其成為工業熱量傳遞過程中的核心設備之一。本文將從列管式換熱器的基本結構、工作原理、主要類型及其特點和應用領域等方面進行詳細闡述。
二、基本結構與工作原理
基本結構
列管式換熱器的核心部件包括：
殼體：外部容器，用于容納流體并提供支撐。
管束：由多根平行排列的換熱管組成，是實現熱量傳遞的主要部分。
管板：固定換熱管兩端的金屬板，起到連接和密封作用。
封頭（端蓋）：位于殼體兩端，用于控制和分配流體流向。
折流板：設置于殼程內，引導流體多次改變方向，增加湍流程度以提高傳熱效率。
工作原理
換熱器內部分為兩部分或多部分流道，通常一側為熱流體通道，另一側為冷流體通道。熱流體通過管內，而冷流體在管外（殼程）或反之，兩者通過管壁進行熱量傳遞，但不直接混合。管束中的大量換熱管顯著增加了換熱面積，從而提高了換熱效率。
三、主要類型及特點
根據結構設計的不同，列管式換熱器可分為以下幾種類型：
固定管板式換熱器
結構特點：兩端的管板與殼體固定連接，結構簡單，制造成本低。
優點：適合溫差較小、兩側介質不易結垢且不需要頻繁清洗的場合。
缺點：當殼程和管程流體溫差較大時，熱應力可能導致設備損壞，需設置補償圈或膨脹節。
應用領域：化工、輕工、食品行業，作為加熱器或冷卻器使用。
浮頭式換熱器
結構特點：一端管板不與殼體相連，能夠相對殼體浮動，允許管束隨溫度變化自由伸縮。
優點：能有效減小溫差應力，便于清洗和維修。
缺點：結構復雜，成本較高，小浮頭處可能存在內漏風險。
應用領域：石油化工、電力、造船等領域，特別適用于溫差大、壓力高的工況

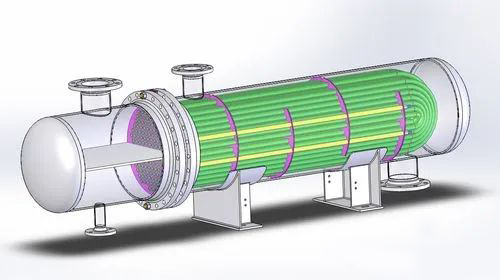

U型管式換熱器
結構特點：每根換熱管呈U字形，兩端固定在同一塊管板上，允許管束自由伸縮。
優點：適用于高溫高壓條件，無小浮頭泄漏問題。
缺點：管程清洗較為困難，要求使用不易結垢的介質。
應用領域：大型石化、合成氨、電站等行業，適合殼程介質易結垢或需要化學清洗的情況。

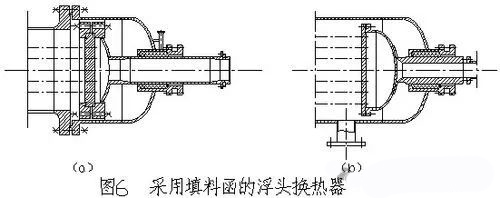

填料函式換熱器
結構特點：通過填料函密封管束與殼體，允許管束有一定的位移來應對熱膨脹。
優點：適合壓力波動較大或介質有腐蝕性的場合。
缺點：應用不如前三者普遍。
應用領域：某些特定化工流程和反應器的熱交換段

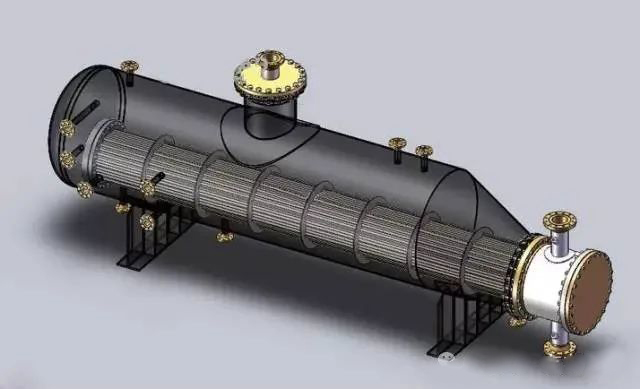

釜式換熱器
結構特點：在殼體上部設置蒸發空間，管束可以為固定管板式、浮動或U型管式。
優點：清洗方便，能承受高溫高壓。
應用領域：液-氣式換熱器（液體沸騰汽化），可作為簡單的廢熱鍋爐。
四、應用領域
列管式換熱器因其結構特性和性能的不同，廣泛應用于多個行業領域：
化工行業：用于反應器冷卻、廢熱回收、蒸餾塔再沸器等。
石油行業：用于原油加熱、油品冷卻、氣體冷凝等。
醫藥行業：用于藥物合成、滅菌、濃縮等工藝。
食品行業：用于牛奶巴氏殺菌、果汁濃縮、啤酒發酵等。
電力行業：用于蒸汽冷凝、冷卻水循環等。
五、結論
列管式換熱器憑借其堅固的結構、靈活的操作和廣泛的適應性，在現代工業中扮演著重要角色。不同類型的換熱器各有其獨特的優點和局限性，實際選用時需綜合考慮工藝條件、流體性質、維護要求和經濟性等因素。
