導 讀：在化工設計中，閥門的選型占據了重要的位置，在化工生產線的運行中擔當了控制和調節的角色。
在實際的化工設計中，有很大一部分的設計人員沒有將閥門選用與化工設計同步進行，導致最后的閥門選用與化工作業線控制調節需求出現了脫節……
今天老姜將分析化工設計中特殊閥門的選型辦法
提高化工設計的準確性
確保化工生產線的質量和穩定性

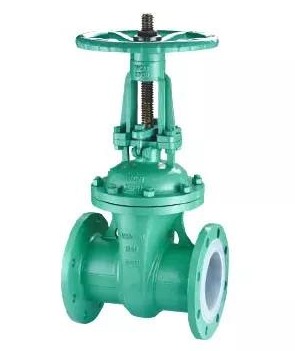

I.閘閥 Gate valve
● 閘閥在化工作業線當中主要執行控制壓力流體通斷的任務，現代化工常用的閘閥一般為閥芯控制式閘閥，其工作原理就是利用閥芯對閥門通路的開啟和關閉進行控制。閘閥是管理閥門通路的開關，結構相對穩定，而且使用價值高，操作也比較靈活，其缺點在結構過于復雜，一旦出現問題難以自行維修，而且其密封面比較容易出現損壞，造價也比較高。所以在化工設計當中，首先應當明確企業的項目投資數額，分析其是否具備安裝閘閥的經濟基礎；其次，則是根據管道設計與安裝要求，分析是否具備安裝閘閥的條案件。市場上的閘閥主要有兩種應用流體，一種是高粘稠度流體，另一種是含雜質的壓力流體，這兩種應用流體對閘閥的要求主要在溫度方面，要求溫度不能太高，并適用于作放空閥和低真空系統閥門。

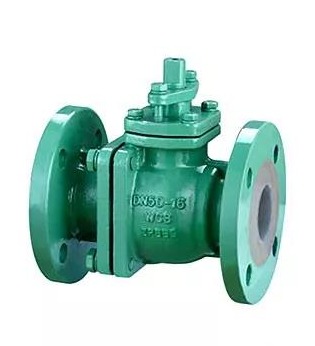

II.球閥 Ball valve
● 球閥是一種較為先進的閥門，通過手柄的轉動，球會發生定向的位置變化，通過球的擊發達到管路關閉或開啟的作用，其中的球就是閥芯的一種形式，一般為貫通孔球。相對于閘閥來講，球閥的結構更加簡單，可以自行維修，而且還具有辨別簡單、動作迅速、輕質體小等特點，操作起來也更加容易，性價比也比較高。球閥最為突出的特點在于流通性好，阻力小，對流體的運作不會造成過大的影響，而且密封面的性質比較穩定，不會輕易出現損壞，其缺陷就在于不具備調節流量的功能。因此，在化工設計當中，球閥一般被用于對閉合速度有較高需求，且要求密封面性能高的管道當中，亦或是氣體、腐蝕性與壓力流體的管道設計中。球閥安裝的主要控制點同樣是溫度，要求低溫安裝運作，一般穩固需在0℃以下。

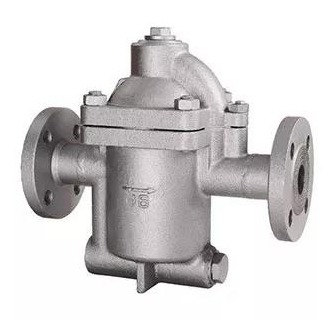

III.疏水閥 Steam trap
● 疏水閥一般被運用于水化工作業線設計當中，在化工生產過程中，出現的蒸汽輸送、加熱、保溫、消毒、汽水分離、蒸餾、干燥等操作步驟一般都需要使用疏水閥來進行調節，其作用在于穩定作業設備的所需溫度和熱量、阻止蒸汽外泄以及排出凝結水。疏水閥需選擇可控性強、反應速度快的閥門，疏水閥在操作過程中務必要達到完全干凈的排出凝結水、高效阻擋蒸汽外泄的效果，同時還需對疏水閥的有效使用年限、可靠性和安全性、維修難易程度等進行考究。
疏水閥選用要求如下：
對象設備有對快加熱速度限制，對加熱溫度控制相當嚴格，同時要求加熱設備中零凝結水積存時，可選擇具備排飽和水功能的機械型疏水閥；如果對象設備受熱面積達，對加熱速度和溫度沒有過高的要求，也不需要加熱設備零凝結水積存，從節約成本的角度考慮，則可選擇熱靜力型疏水閥；其次則是在保障最佳性能的同時，選用安全系數更高等疏水閥。

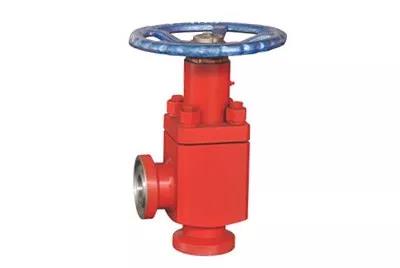

IV.節流閥 Throttle valve
● 在設計中，節流閥一般是用于調節管道流量，很少啟用其截流功能。節流閥擁有多個節流閥瓣，而且閥瓣的形狀各有不同，根據開關的調節，不同形狀的閥瓣可達到不同效果的節流作用。節流閥的優勢在于可控性強，幾乎可以完成各種節流調節任務，而且質輕體小，安裝維修非常便利；但由于節流閥是通過不同的閥瓣來達到不同的節流效果，所以節流一般不是很精確，尤其是在閥瓣使用久遠、磨損嚴重的情況下，閥芯越是磨損嚴重，其節流精度越是會受到影響，同時也可以看出，節流閥閥芯的穩定性比較差，容易受到損傷、腐蝕。節流閥的運用面也比較廣泛，溫度較低的壓力流體都可以使用該閥門，但是要求是高壓壓力流。
V.安全閥 Safety valve
● 安全閥是為保障化工作業線安全設計的，常用保護管線安全，是一種自動保護裝置。其工作原理是以自身的閥體設計為基礎控制流體壓力，使其維持在安全值以下，從而達到保證管路壓力流體正常流動的目的。如果管路的流體壓力超出安全值，安全閥就會啟動，減少管路內的流體，降低壓力。由此可以看出，安全閥的使用頻次并不多，只有在遇到特殊情況的時候才會啟動對管路內的流體進行降壓。市面上的安全閥有很多，在化工設計過程中，根據管線設計的安全控制需要進行型號選擇即可，溫度等對安全閥的使用安全并不會造成過大的影響。

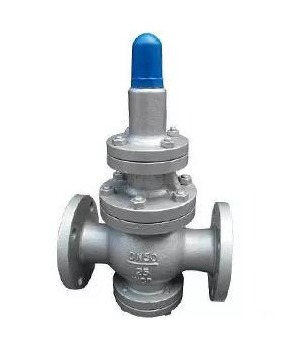

VI.減壓閥 Pressure reducing valve
● 減壓閥輔助節流閥工作，主要作用是調節壓力流壓力流量，其動作發生也是依靠閥芯，工作原理則是運用閥芯調節壓力流量。控制壓力流量體現在兩個方面，一方面，通過降低壓力流量的體積達到降低管道內壓力的目的，另一方面，當管道內飛壓力流體壓力流量不穩定時，減壓閥可以調整壓力，保持管道內壓力的穩定性，從而減小壓力流體對其他部件的造成的傷害。減壓閥的工作壓力控制尤為重要，在操作減壓閥時，一定要注意對于工作環境的壓力進行觀察，一般發現其工作原理超出允許范圍之內，要立即停止操作，并對工作壓力進行調節，實際工作中因減壓閥工作壓力控制不當造成的安全事故時有發生，所以必須對其引起十分的重視。減壓閥的使用范圍也比較廣泛，在氣液流體或高壓流體中均可使用。
以上就是在化工設計當中化工設計中特殊閥門的選型辦法，閥門是其中一個較為重要的項目，一般來說，閥門在化工作業線中起到調節壓力、控制流量以及開關閉合等作用，閥門選型是否正確穩妥對于化工作業線今后的運作十分重要。
