差壓式流量計在化工生產中得到最廣泛的應用，也是操作人員最為熟悉的一種流量計。
差壓式流量計在化工生產中得到最廣泛的應用，也是操作人員最為熟悉的一種流量計，它的節流裝置（1）安裝在生產工藝管道（2）上，并由引壓管（3）和差壓變送器（4）三個部分組成流量測量系統(如圖1所示)。
圖1 差壓式流量計的組成
差壓式(也稱節流式)流量計是基于流體流動的節流原理，利用流體經節流裝置時產生的壓力差而實現流量測量的。差壓式流量計一般是由能將流體的流量變換成差壓信號的節流量(孔扳、噴嘴)和用來測量壓差值的差壓計或差壓變送器及顯示儀表組成。
這種流量計，目前在化工、煉油及其它工業中應用很廣，應用的歷史也較長久，因此已經積累了豐富的實踐經驗和完整的實驗資料。
差壓式流量計的安裝
要使差壓式流量計能夠精確地實現流量測量，除了正確地選用和計算外，還必須正確地安裝節流裝置，引壓管和差壓變送器，以保證信號的正確獲取、變送和指示。
1．節流孔扳要求裝得和管道軸線同心，并垂直于管道軸線，孔扳的銳邊要向著流動方向，不得裝反。
2．節流孔板應安裝在直管段部分，否則彎頭、閥門等局部阻力的影響，造成測量不準，有關節流裝置的前后安裝直管長度，可從儀表手冊或相關的資料中查得。
3．當測量液體流量時，測壓孔開在水平管道下半部，差壓變送器應安裝在孔板之下。當差壓計不得不放在節流裝置上方時應在導壓管最高點加放氣閥，以保證導壓管內沒有氣體，如圖2所示。

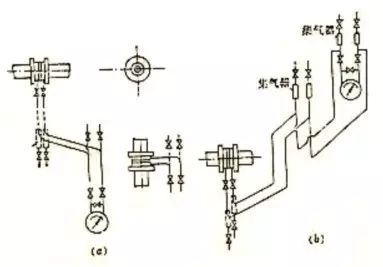

圖2 測量液體流量時信號管路的安裝方法
a) 顯示儀表位于節流裝置下方.
b) 顯示儀表位于節流裝置上方且中間有隔墻.
4．當測量氣體流量時，測壓孔開在管道的上半部，差壓變送器應安得高于孔板。當無法滿足此要求時，必須在導壓系統最低處加冷凝和放水閥，以保證導壓管內沒有液體。如圖3所示。
圖3 測量氣體流量時信號管路的安裝方法
5．當測量蒸汽流量時，測壓孔開在管道水平直徑上，必須在孔板引壓孔附近裝置冷凝罐，蒸汽在此冷凝后并充滿導壓管，使差壓變送器與高溫蒸汽隔開，如圖4所示。
圖4 測量蒸汽流量時信號管路的安裝方法

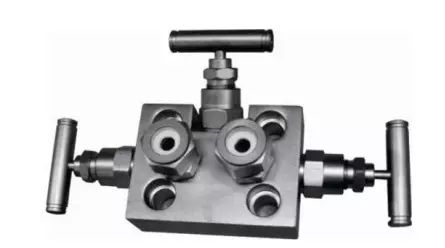

6．安裝差壓變送器時，必須在差壓變送器附近（常為上方）裝置“三閥組”如圖5所示。
圖5差壓變送器三閥組安裝示意圖
作差壓計的三閥組，必須注意兩個原則：
①不能讓導壓管內的凝結水或隔離液流失
②不能使測量元件（膜盒或波紋管）受壓和受熱
三閥組的起動順序應是，打開正壓閥1，關閉平衡閥2，打開負壓閥3，停動的順序應與上述相反，即關閉負壓閥3，打開平衡閥2，關閉正壓閥1。這樣就可以免除由于一時疏忽，而把某一高壓引入測量室而造成測量室單相受壓而損壞儀表的危險。
